图显式工作测力仪(0.5N-2000t)曲线捕捉全过程


详细介绍 :

FA系列图显式工作测力仪是我公司设计的新一代通用型便携式推拉力测试仪器。具有体积小、重量轻、易携带、多功能、高精度、曲线捕捉全测试过程等特点,适用于各种产品的推拉力测试、插拔力测试、破坏性试验等,并可结合各种测试机台和夹具组成不同用途的小型试验机。
主要特点
1、2.8寸TFT真彩色显示屏;方向按键、显示屏幕可180°翻转;
2、内置实时时钟,能显示实时时间和日期;USB数据接口,支持热插拔;
3、峰值、实时值、和测试过程曲线同屏显示,可监控和追溯测试全过程;
4、断裂报警值、断裂报警死区/上下限偏差值自由设定;断裂/限内/限外报警任意选择;达到报警值后,蜂鸣器、显示屏同时提示报警,标配两路集电极开路式电平输出,可以直接驱动直流12V继电器或电磁阀等执行机构,每路驱动电流50mA,使用输出口时,请连接电源适配器使用。
5、三种单位N、kg、lb自动换算,并可自动换算强度单位Mpa;
6、具有峰值保持功能、峰值自动解除及解除时间可设定;
7、可永久保存100组测试报告,测试报告内容有测试时间、峰值、谷值平均值等,还可保存1组曲线,追溯测试全过程;
8、通过输入材料截面积测试材料强度;
9、可任意设置无操作自动关机、自动背光等省电功能;
10、中/英切换;内置图文说明、各种操作直观明了;
11、通过PC配套专用的测试软件,可无限存储、传递、追溯测试曲线数据;
12、可选配各类测试机台、实现各种测试。

图显式工作测力仪(0.5N-2000t)曲线捕捉全过程参数选型规格

三、规格参数

型号规格Model

FA-2

FA-5

FA-10

FA-20

FA-50

FA-100

FA-200

FA-500

FA-1000

大测量值
Max load

2N
0.2kg
0.44lb

5N
0.5kg
1.11lb

10N
1kg
2.2lb

20N
2kg
4.4lb

50N
5kg
11lb

100N
10kg
22lb

200N
20kg
44lb

500N
50kg
110lb

1000N100kg
220lb

负荷分度值
Load graduation value

0.001N
0.1g
0.0002lb

0.001N
0.1g
0.0002lb

0.005N
0.5g
0.0001lb

0.01N
0.001kg
0.002lb

0.01N
0.001kg
0.002lb

0.05N
0.005kg
0.01lb

0.1N
0.01kg
0.02lb

0.1N
0.01kg
0.02lb

0.5N
0.05kg
0.1lb

相对示值误差
Relative value

±0.5%

传感器安装方式
Load cellinstallation

传感器内置/或外置可选 load cell inside or outside

型号规格Model

FA-2000

FA-5000

FA-10K

FA-20K

FA-50K

FA-100K

FA-200K

FA-500K

FA-1000K

大测量值
Max load

2000N
200kg
440lb

5000N
500kg
1100lb

10KN
1000kg
2200lb

20KN
2000kg
4400lb

50KN
5000kg
11000lb

100KN
10000kg
22000lb

200KN
20000kg
44000lb

500KN
50000kg
110000lb

1000KN
100000kg
220000lb

负荷分度值
Load graduation value

1N
0.1kg
0.2lb

1N
0.1g
0.2lb

0.005kN
0.5kg
1lb

0.01kN
1kg
2lb

0.01kN
1kg
2lb

0.05kN
5kg
10lb

0.1kN
10kg
20lb

0.1kN
10kg
20lb

0.5kN
50kg
100lb

相对示值误差
Relative value

±0.5%

传感器安装方式
Load cellinstallation

传感器内置/或外置可选 load cell inside or outside

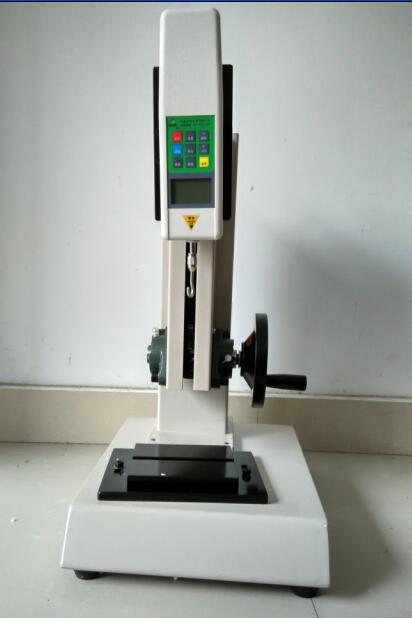

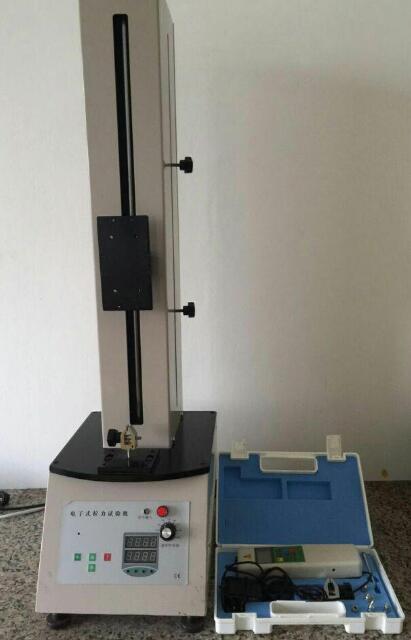

图显式工作测力仪(0.5N-2000t)曲线捕捉全过程测试机台(选配):

推拉力计

拉力测试仪
